واتساب/ويشات: +86-18357495600
مصنع آلات البلاستيك المستعملة + حبيبات اللدائن الهندسية المعدلة

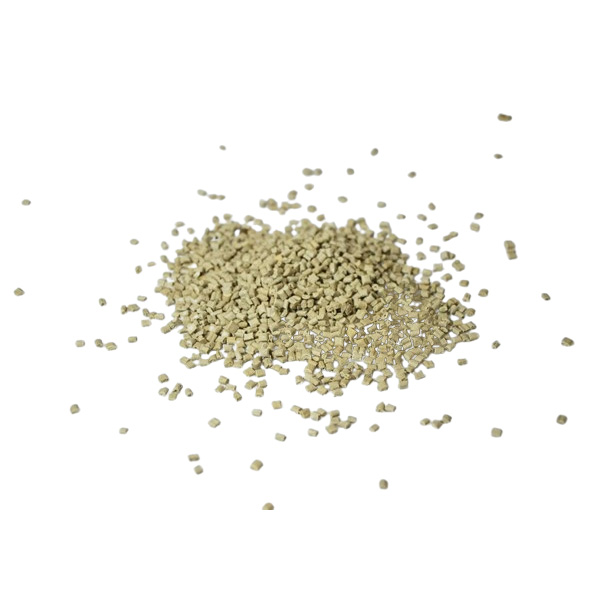

سبيكة PPS، معامل احتكاك منخفض، وبلى منخفض، ومتانة عالية، وأداء كهربائي ممتاز

سبيكة PPS، معامل احتكاك منخفض، وبلى منخفض، ومتانة عالية، وأداء كهربائي ممتاز

  • النوع: KLD30AS
  • اسم المنتج: سبيكة PPS، معامل احتكاك منخفض، وبلى منخفض، ومتانة عالية، وأداء كهربائي ممتاز

خصائص مادة PPS (بولي فينيلين كبريتيد):

مقاومة ممتازة لدرجات الحرارة المرتفعة: يعمل بثبات لفترة طويلة في بيئة حرارية تصل إلى 200-240 ℃، مع مقاومة حرارية مستقرة جداً. يمكنه تحمل درجات حرارة عالية تصل إلى 265 ℃ على المدى القصير، ودرجة التشوه الحراري عادةً أكثر من 265 ℃. ونقطة انصهاره بين 285 ℃ و 300 ℃.

تفاصيل المنتج:

ميزات المنتج: سبيكة PPS، معامل احتكاك منخفض، بلى منخفض، قوة عالية، أداء كهربائي ومقاومة حرارية ممتازة
الخصائص الفيزيائية النموذجية
الأداءالمعيارالوحدةسبيكة معززة بألياف زجاجية 30%
KLD30AS-NCKLD30AS-BK
الخاصية الفيزيائيةاللون--لون طبيعيلون أسود
الكثافةISO 1183g/cm31.501.50
معدل امتصاص الماءISO 62%0.040.04
معدل الانكماش MD/TD*-%0.4/0.70.4/0.7
الأداء الميكانيكيقوة الشدISO 527MPa190190
الاستطالة عند الكسرISO 527%1.51.5
قوة الانحناءISO 178MPa280280
معامل الانحناءISO 178GPa1111
قوة صدمّة IZOD المشقوقةISO 180kJ/m213.013.0
أخرىدرجة حرارة التشوه الحراريISO 75⁰C250250
أداء مثبط اللهبUL-94-V0V0
شروط القولبة بالحقن
1. التجفيف المسبق: التجفيف لمدة 4 إلى 6 ساعات عند درجة حرارة 120℃ إلى 150℃.
2. درجة حرارة الأسطوانة: درجة حرارة الأسطوانة الموصى بها 290～330℃.
3. درجة حرارة القالب: درجة حرارة القالب الموصى بها 130～150℃.
4. ضغط الحقن: ضغط الحقن العام 30～100MPa. ولمنع حواف الطيران، يمكن استخدام ضغط حقن أقل.
5. سرعة الحقن: للحصول على منتجات محقونة بمظهر جيد، يمكن استخدام حقن عالي السرعة. ومع ذلك، قد يسبب ذلك بسهولة التواءً واحتراقاً وظواهر أخرى في المنتج النهائي. لذلك، إذا كان المنتج بمظهر جيد، فالحقن عالي السرعة غير ضروري.
6. الضغط الخلفي: يوصى بعدم تجاوز الضغط الخلفي 1.0MPa. عندما يكون القياس غير مستقر، يجب زيادة الضغط الخلفي بشكل مناسب.
7. سرعة اللولب: تُضبط سرعة اللولب عادةً عند 40-100 دورة في الدقيقة (rpm). إذا كانت سرعة اللولب أعلى من 200 دورة/دقيقة، فمن السهل التسبب في كسر الألياف الزجاجية وإحداث تسخين للراتنج.
استفسر عن هذا المنتج ◂

منتجات أكثر:

نايلون مثبط للهب قائم على النيتروجين PA66 PA6، مُختبَر باختبار السلك الساخن وشعلة الإبرة واختبار ضغط الكرة. مقوّى بالألياف 5%-60% قابل للتخصيص.
نايلون مثبط للهب قائم على النيتروجين PA66 PA6، مُختبَر باختبار السلك الساخن وشعلة الإبرة واختبار ضغط الكرة. مقوّى بالألياف 5%-60% قابل للتخصيص.
النوع: KLD6006V0
نايلون مثبط للهب قائم على النيتروجين PA66، مُختبَر باختبار السلك الساخن وشعلة الإبرة واختبار ضغط الكرة. مقوّى بالألياف 5%-60% قابل للتخصيص.
نايلون مثبط للهب قائم على النيتروجين PA66، مُختبَر باختبار السلك الساخن وشعلة الإبرة واختبار ضغط الكرة. مقوّى بالألياف 5%-60% قابل للتخصيص.
النوع: KLD6600V0
نايلون مثبط للهب بالفوسفور الأحمر PA66، مُختبَر باختبار السلك الساخن وشعلة الإبرة واختبار ضغط الكرة. مقوّى بالألياف 5%-60% قابل للتخصيص.
نايلون مثبط للهب بالفوسفور الأحمر PA66، مُختبَر باختبار السلك الساخن وشعلة الإبرة واختبار ضغط الكرة. مقوّى بالألياف 5%-60% قابل للتخصيص.
النوع: KLD6606V0
نايلون PA66 PA6 معزز ومثبط للهب، مقوّى بالألياف 10%-50% قابل للتخصيص
نايلون PA66 PA6 معزز ومثبط للهب، مقوّى بالألياف 10%-50% قابل للتخصيص
النوع: KLD6030V0
نايلون PA66 PA6 معزز ومثبط للهب، مقوّى بالألياف 10%-50% قابل للتخصيص
نايلون PA66 PA6 معزز ومثبط للهب، مقوّى بالألياف 10%-50% قابل للتخصيص
النوع: KLD6630V0
نايلون مقوّى بالألياف الزجاجية PA66GF PA6GF، قابل للتخصيص بتعزيز ألياف 10%-50%
نايلون مقوّى بالألياف الزجاجية PA66GF PA6GF، قابل للتخصيص بتعزيز ألياف 10%-50%
النوع: KLD6030G
نايلون مقوّى بالألياف الزجاجية PA66GF PA6GF، قابل للتخصيص بتعزيز ألياف 10%-50%
نايلون مقوّى بالألياف الزجاجية PA66GF PA6GF، قابل للتخصيص بتعزيز ألياف 10%-50%
النوع: KLD6630G
نايلون PA66 PA6 معزز ومتين، قابل للتخصيص بتعزيز ألياف 10%-50%
نايلون PA66 PA6 معزز ومتين، قابل للتخصيص بتعزيز ألياف 10%-50%
النوع: KLD6030GT
